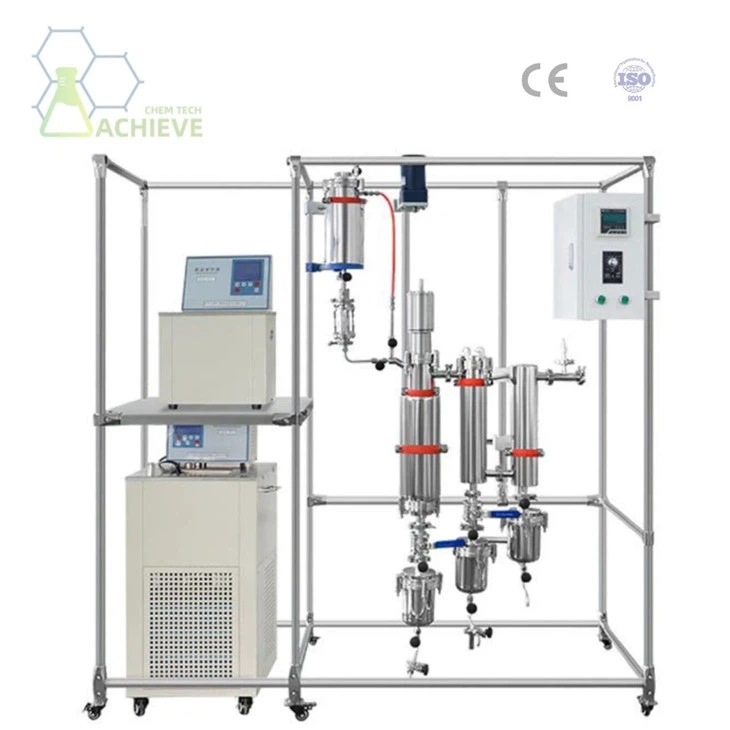

تقطیر مولکولی فیلم پاک شده
2. حجم فلاسک تغذیه: 1L-5L
3. کاربردها: تقطیر، تبخیر، تغلیظ و جداسازی محصولات حساس به حرارت، صنایع داروسازی، مواد شیمیایی خوب، اسانس، صنایع پتروشیمی، صنایع پلاستیک و غیره.
4. راه حل کلید در دست: اواپراتور، سیرکولاتور گرمایش و سرمایش، پمپ خلاء
5. سازنده: ACHIEVE CHEM Xi'an Factory
6. 16 سال تجربه در زمینه تجهیزات شیمیایی
7. گواهینامه CE و ISO
8. 20 سال پشتیبانی فنی حرفه ای
9. یک-سال نگرانی-گارانتی رایگان
10. 24/7 خدمات پس از فروش-
شرح
پارامترهای فنی
نمای کلی
تقطیر مولکولی فیلم پاکشده یک فرآیند جداسازی با-خلاء و{1} پایین{1}}درجه حرارت پایین است که قرار گرفتن در معرض حرارت را به حداقل میرساند - و آن را به گزینه استاندارد برای مواد حساس به حرارت-مانند تقطیر کانابینوئید، کنسانتره ویتامین E و اسانسهای{4} با ارزش{4} بالا تبدیل میکند. یک خراش چرخان مواد خوراک را در یک لایه نازک در سراسر سطح اواپراتور گرم شده پخش می کند، در حالی که فاصله کوتاه بین اواپراتور و کندانسور داخلی اجازه می دهد تا بخار تقریباً بلافاصله متراکم شود و تخریب و اکسیداسیون را کاهش دهد. سیستمهای SPD Achieve Chem در سه مقیاس برای مطابقت با مراحل مختلف تولید در دسترس هستند:
- **مقیاس آزمایشگاهی (NCF-10A / 20A / 30A / 50A)**
- تحقیق و توسعه و-دورههای آزمایشی کوچک، مخازن خوراک پوششدار 15 تا 50 لیتری
- **مقیاس آزمایشی (NCF-100 / 200)** - اعتبار سنجی فرآیند و مقیاس-بالا، ظرفیت خوراک 100–200 لیتر -
**مقیاس صنعتی (NCF-500)** - تولید مداوم، مخزن تغذیه 200 لیتری با توان عملیاتی حداکثر 300 لیتر در ساعت
همه مدلها از فناوری اصلی یکسانی بهره میبرند (اواپراتور اسکراپر فولاد ضد زنگ 316L، چرخ دنده-تغذیه پمپ، سیم پیچ یا تله سرد ستون) و به طور قابل پیشبینی از-آزمایشهای برتر تا تولید کامل - مشخصات کامل برای هر مدل در زیر فهرست شده است.
تقطیر مولکولی فیلم پاک شده چگونه کار می کند
در داخل اواپراتور، یک خراشنده{0}}که با موتور حرکت میکند، بهطور پیوسته مایع تغذیه را در یک لایه یکنواخت و بسیار نازک در سراسر دیواره داخلی گرم شده پخش میکند. این طرح نازک- زمان صرف مواد در دمای بالا را کوتاه میکند و مساحت سطح را برای تبخیر - به همراه کار در خلاء بالا به حداکثر میرساند، این امکان جداسازی را در دماهایی بسیار کمتر از آنچه تقطیر معمولی نیاز دارد، میکند و از ترکیبات حساس به حرارت در برابر تخریب محافظت میکند.
سری محصول و پارامترهای فنی
3.1 تقطیر مولکولی فیلم پاک شده آزمایشگاهی (NCF-10A / 20A / 30A / 50A)
| پارامتر | NCF-10A | NCF-20A | NCF-30A | NCF-50A |
|---|---|---|---|---|
| شماره مدل | AC613-1 | AC613-2 | AC613-3 | AC613-4 |
| مخزن مواد خام (B01) | مخزن روکش دار 15 لیتری | مخزن روکش دار 15 لیتری | مخزن روکش دار 30 لیتری | مخزن روکش دار 50 لیتری |
| ویژگی تانک | 2 آینه در بالا؛ شیر توپ عایق شده در پایین | |||
| پمپ تغذیه (P01) | پمپ دنده ای | |||
| جریان تغذیه | 2-5L/H (1.2cc) | 5 تا 15 لیتر در ساعت (4.5 سی سی) | 5 تا 15 لیتر در ساعت (4.5 سی سی) | 5–20 لیتر در ساعت (15 سی سی) |
| موتور تغذیه | موتور سنگ زنی دقیق 200 وات، کنترل الکترونیکی سرعت | |||
| منطقه تبخیر | 0.1m² | 0.2m² | 0.3m² | 0.5m² |
| روش تشکیل فیلم | اسکراپر | |||
| مواد اواپراتور | فولاد ضد زنگ 316 لیتر | |||
| فرم مهر و موم | مغناطیسی | |||
| موتور تشکیل فیلم | تنظیم سرعت فرکانس 370 وات | تنظیم سرعت فرکانس 750 وات | تنظیم سرعت فرکانس 750 وات | تنظیم سرعت فرکانس 1.5 کیلووات |
| تله سرد C01 | کویل، سیرکولاتور خنک کننده | |||
| تله سرد C02 | خنک کننده نیتروژن مایع یا یخ خشک | |||
| پمپ تخلیه سنگین (P02) | پمپ دنده ای | |||
| جریان تخلیه سنگین | 2–5L/H | 5–15L/H | 5–15L/H | 5–20L/H |
| موتور تخلیه سنگین | موتور دقیق 200 وات، کنترل الکترونیکی سرعت | موتور دقیق 200 وات، کنترل الکترونیکی سرعت | موتور دقیق 200 وات، کنترل الکترونیکی سرعت | کنترل فرکانس 200 وات |
| پمپ تخلیه سبک (P03) | پمپ دنده ای | |||
| جریان تخلیه سبک | 2–5L/H | 5–15L/H | 5–15L/H | 5–20L/H |
| موتور تخلیه سبک | موتور دقیق 200 وات، کنترل الکترونیکی سرعت | موتور دقیق 200 وات، کنترل الکترونیکی سرعت | موتور دقیق 200 وات، کنترل الکترونیکی سرعت | کنترل فرکانس 200 وات |
| خط لوله مواد | عایق ساندویچی | |||
| پشتیبانی و مونتاژ | لوله فولادی ضد زنگ 304 | |||
| جعبه برق | نوع آویزان | |||
| اندازه کلی (میلی متر) | 2350×900×1900 | 2580×900×2050 | 2750×900×2200 | 3350×1100×3000 |
| وزن (کیلوگرم) | 400 | 180 | 510 | 955 |
| اندازه بسته بندی (میلی متر) | 2465×1010×2165 | 2650×1020×2400 | 2870×1020×2200 |
3400×1200×2600 |
3.2 تقطیر فیلم پاک شده پایلوت (NCF-100 / NCF-200)
| پارامتر | NCF-100 | NCF-200 |
|---|---|---|
| شماره مدل | AC614-1 | AC614-2 |
| مخزن مواد خام (B01) | حجم: 100 لیتر، عایق ساندویچی | |
| پمپ تغذیه (P01) | پمپ دنده ای عایق، جریان 20-100 لیتر در ساعت، تنظیم سرعت فرکانس 750 وات | |
| منطقه تبخیر | 1m² | 2m² |
| روش تشکیل فیلم | اسکراپر | |
| مواد اواپراتور | فولاد ضد زنگ 316 لیتر | |
| فرم مهر و موم | مهر و موم مکانیکی | |
| موتور تشکیل فیلم | تنظیم سرعت فرکانس 1.5 کیلووات | تنظیم سرعت فرکانس 3 کیلو وات |
| تله سرد C01 | تله سرد فرآیند 1 متر مربع، مخزن دریافت 5 لیتری | تله سرد فرآیند 2 متر مربعی، مخزن دریافت 5 لیتری |
| تله سرد C02 | تله سرد سیرکولاتور خنک کننده 1 متر مربعی، مخزن دریافت 5 لیتری | تله سرد سیرکولاتور خنک کننده 2 متر مربعی، مخزن دریافت 5 لیتری |
| مخزن ذخیره متوسط (B02) | مخزن کت 5 لیتری | مخزن کت 10 لیتری |
| ترشحات سنگین (P02) | پمپ دنده ای 30 سی سی، جریان 20–100 لیتر در ساعت، تنظیم سرعت فرکانس 750 وات | |
| مخزن ذخیره متوسط (B03) | مخزن کت 5 لیتری | مخزن کت 10 لیتری |
| تخلیه سبک (P03) | پمپ دنده ای، جریان 20-100 لیتر در ساعت، تنظیم سرعت فرکانس 750 وات | |
| خط لوله مواد | عایق ساندویچی | |
| پشتیبانی و مونتاژ | لوله فولادی ضد زنگ 304 | |
| جعبه برق | نوع غیر-ضد انفجار- / آویزان | |
| واحد کنترل خنک کننده داخلی (HE03) | مخزن آب 100 لیتر، گرمایش 6 کیلو وات، منطقه تبادل حرارت 5 متر مربع | مخزن آب 100 لیتر، گرمایش 6 کیلو وات، منطقه تبادل حرارت 10 متر مربع |
| واحد عایق (HE02) | مخزن آب 100 لیتر، گرمایش 9 کیلو وات | |
| اندازه کلی (میلی متر) | 3900×1400×3900 (شامل مخزن مواد اولیه) | 4200×1550×4650 (شامل مخزن مواد اولیه) |
| وزن (کیلوگرم) | 2600 | 3400 |
| اندازه بسته - فریم اصلی (میلی متر) | 2650×1400×2450 | 4100×1300×2400 |
| اندازه بسته - اواپراتور (میلی متر) | 2500×800×1000 | 3100×800×1000 |
| اندازه بسته بندی - مخزن مواد خام (میلی متر) | 850×850×1900 | 850×850×1900 |
انتخاب تقطیر مولکولی فیلم پاک شده با مقیاس مناسب
| مرحله|محدوده مدل|ظرفیت خوراک|بهترین برای||---|---|---|---|
| آزمایشگاه / تحقیق و توسعه|NCF-10A – NCF-50A|15-50 لیتر|توسعه فرمول، اجراهای آزمایشی دسته کوچک |
| خلبان|NCF{4}}100 – NCF-200|100-200 لیتر|اعتبار سنجی فرآیند قبل از افزایش مقیاس |
| صنعتی|NCF-500|200L- 300L/H|تولید مستمر در مقیاس کامل |
مطمئن نیستید کدام مدل با هدف توان عملیاتی شما مطابقت دارد؟
با تیم ما تماس بگیریدبا اندازه دسته و ویسکوزیته خوراک شما - پیکربندی مناسب را توصیه می کنیم.
سوالات متداول
س: تقطیر مولکولی فیلم پاک شده برای چه چیزی استفاده می شود؟
پاسخ: تصفیه و متمرکز کردن حرارت-مواد حساس - معمولاً
تقطیر CBD/کانابینوئید، کنسانتره ویتامین E و{0}}ارزش بالا
اسانس - با جداسازی ترکیبات در خلاء زیاد و کم
دما
س: تفاوت بین مدل های آزمایشگاهی، آزمایشی و صنعتی چیست؟
پاسخ: آنها از فناوری تبخیرکننده-اسکراپر استفاده میکنند، اما در فید دارای مقیاس هستند
اندازه مخزن، منطقه تبخیر، و توان عملیاتی - از واحدهای آزمایشگاهی 15 لیتری
(NCF-10A) تا سیستم صنعتی 200L/300L{4}}در ساعت (NCF-500).
س: آیا میتوان نتایج واحد مقیاس آزمایشگاهی- را مستقیماً به صنعتی تبدیل کرد
تولید؟
پاسخ: بله - زیرا همه مدلها از یک لایه هسته تشکیل شده-و خلاء استفاده میکنند
فناوری، پارامترهای فرآیند توسعه یافته در یک واحد آزمایشگاهی (مانند NCF-30A)
انتقال قابل پیش بینی به واحدهای پایلوت و صنعتی.
س: چه موادی با محصول در تماس است؟
A: فولاد ضد زنگ 316L برای بدنه اواپراتور، با فولاد ضد زنگ 304
لوله کشی و عایق ساندویچی در سراسر خط لوله مواد.
س: آیا مدل صنعتی ضد انفجار-است؟
پاسخ: جعبه الکتریکی NCF-500 استاندارد غیر-ضد انفجار-است. انفجار-
پیکربندیهای اثبات در صورت درخواست برای حلال-در دسترس هستند
مواد اولیه
📄 دانلود برگه اطلاعات فنی کامل (آزمایشگاه / آزمایشی / سری SPD صنعتی)
