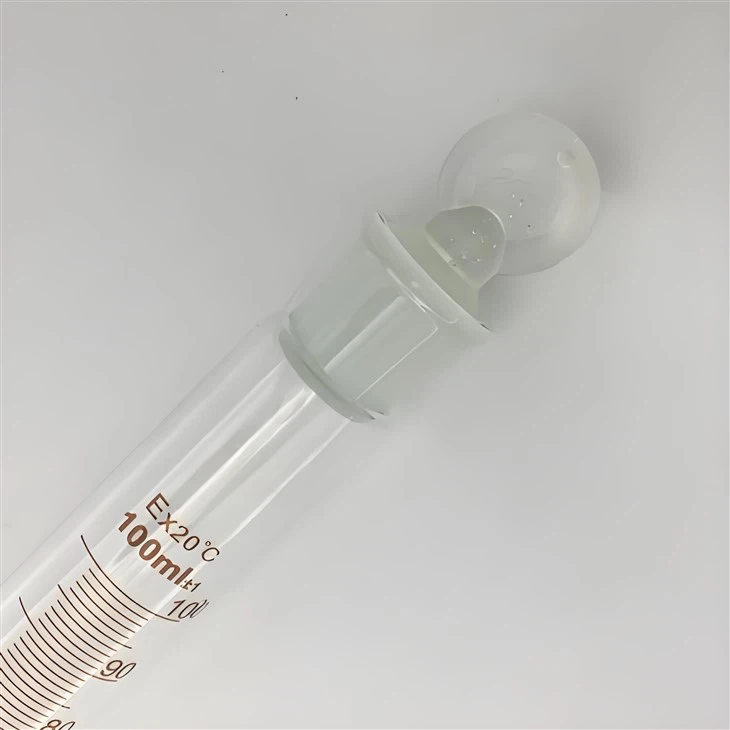

سیلندر فارغ التحصیل با دریچه

در محیط های آزمایشگاهی و صنعتی ، اندازه گیری دقیق و انتقال کنترل شده مایعات فرآیندهای بحرانی .سیلندرها و دریچه های فارغ التحصیلاگرچه از نظر طراحی و عملکرد متمایز است ، اما اغلب برای دستیابی به این اهداف همکاری می کنند.

سازگاری مواد

2.1 مقاومت شیمیایی

مواد سیلندر:

شیشه Borosilicate: به طور گسترده ای برای عدم تحرک شیمیایی و مقاومت در برابر شوک حرارتی استفاده می شود . با این حال ، شکننده و مستعد ترک خوردگی تحت استرس مکانیکی .

پلیمرها (e . g . ، پلی پروپیلن ، پلی کربنات): سبک وزن و ضد آب ، اما ممکن است آلودگی ها را در هنگام قرار گرفتن در معرض حلال های ارگانیک (E {{2} G .}} ، استون ، استون ، xylene) {4

فلزات (e . g. ، 316L فولاد ضد زنگ ، hastelloy): برای محیط های فشار قوی یا خورنده (e {{4} g .} ، پتروشیمی) ترجیح داده می شود ، اما برای جلوگیری از ترکیبی از ترکیبات آلیاری که در استفاده از ترکیبات فلزی در کاربردهای حساس است ، به ترکیبات نیاز دارند. (e . g . ، داروهای دارویی) .

مواد شیر:

صندلی ها و مهر و موم ها: باید در برابر حمله شیمیایی مقاومت کنید . مواد مشترک شامل PTFE (مقاوم در برابر بیشتر مواد شیمیایی اما در برابر جریان سرد) ، EPDM (برای مایعات مبتنی بر آب) و FFKM (برای حلال های درجه حرارت بالا/پرخاشگر).}}}}}}}}}}

بدنهای دریچه: غالباً از همان ماده ای به عنوان سیلندر (e . g.} ، فولاد ضد زنگ) یا پلیمرهای سازگار (e {{2} g .} ، برای برنامه های کاربردی پرخاشگر).}}}}}}}}}}

2.2 ثبات حرارتی

ضریب انبساط حرارتی (CTE): عدم تطابق بین استوانه و مواد دریچه می تواند باعث نشت یا خرابی مکانیکی شود . به عنوان مثال ، سیلندرهای شیشه ای جفت شده با دریچه های فلزی ممکن است استرس را در دمای شدید تجربه کنند.}

محدودیت دما: سیلندرهای پلیمری ممکن است بالاتر یا تغییر شکل بالاتر از 135 درجه ، در حالی که سیلندرهای شیشه ای می توانند تا 200 درجه مقاومت کنند اما به دریچه های مقاوم در برابر دما نیاز دارند (E. G. ، دریچه های سرامیکی) {6 {}}}}}}}}}}}}}}}}}}}}

2.3 سازگاری مکانیکی

رتبه بندی فشار: دریچه ها باید از فشار عملیاتی سیلندر.} به عنوان مثال ، یک سیلندر شیشه ای 1000 میلی لیتری که برای 100 psi دارای حداقل 150 امتیاز psi برای حاشیه های ایمنی.}}} نیاز دارد.

مقاومت در برابر ضربه: سیلندرهای پلیمری در محیط های پرخطر ترجیح داده می شوند (E. G . ، نمونه برداری از فیلد) اما ممکن است هنگام جفت شدن با دریچه های ساینده سریعتر بپوشید (e .. ، دریچه های توپ فلزی) {{5 5}}

چالش های اصلی در ادغام مواد

3.1 خوردگی و تخریب

مطالعه موردی: یک کارخانه پتروشیمی با استفاده از 304 دریچه استیل ضد زنگ با سیلندرهای پلی پروپیلن ، خوردگی گودال را در دریچه ها به دلیل قرار گرفتن در معرض کلرید تجربه کرد. تغییر به شیرهای استیل ضد زنگ 316L حل کرد.}}}}}}}}}}}}}}}

استراتژی های کاهش:

از آلیاژهای مقاوم در برابر خوردگی (e . g . ، hastelloy c -276) یا پوشش (e. g . ، آبکاری نیکی الکترولز) استفاده کنید.

به طور مرتب دریچه ها را در محیط های خورنده . بازرسی و جایگزین کنید

3.2 چسبندگی و آلودگی

مشکل: باقیمانده از چسب های مورد استفاده برای پیوند دریچه ها به سیلندرها می توانند نمونه ها را آلوده کنند . در برنامه های دارویی ، این نقض استانداردهای کلاس VI USP .

راه حل: از بست مکانیکی استفاده کنید (E . G {1} ، اتصالات نخ) یا چسب های بدون حلال .

3.3 رانش کالیبراسیون

علت: انبساط حرارتی یا حمله شیمیایی می تواند مارک های حجم سیلندر یا نرخ جریان دریچه را تغییر دهد . به عنوان مثال ، یک سیلندر پلی پروپیلن 500 میلی لیتری در معرض نور UV نشان داد که پس از 6 ماه افزایش 2 ٪ افزایش نشان داد {4.

پیشگیری:

سیلندرهای را در محیط های تاریک و کنترل شده دما . ذخیره کنید

سالانه با استفاده از استانداردهای قابل ردیابی NIST. دوباره ارزیابی کنید

3.4 سازگاری با رسانه های تخصصی

برنامه های با خلوص بالا: تولید نیمه هادی نیاز به سیلندرها و دریچه هایی با ریختن ذرات فوق العاده کم دارد (E . G {{3} ، دریچه های با روکش PFA) {5.

شرایط کرایوژنیک: نمونه گیری LNG نیاز به سیلندرها و دریچه های عایق خلاء دارد که برای درجه-196 درجه .}}

study مطالعه موردی 1: پالایش پتروشیمی - ترکیب مواد افزودنی بنزین

2.1 پس زمینه

یک پالایشگاه پتروشیمی به اندازه متوسط ​​در تگزاس با چالش هایی در ترکیب مواد افزودنی بنزین برای دیدار با مشخصات رتبه بندی اکتان. اندازه گیری های دستی با استفاده از سیلندرهای فارغ التحصیل مستقل منجر به تغییر در حجم افزودنی ، تأثیرگذاری بر کیفیت محصول و پیروی از ASTM D4814 POODARDARDS {3.

محلول 2.2

این پالایشگاه یک سیستم طراحی شده سفارشی را با هم ادغام کرد:

1000 میلی لیتر کلاس A استوانه های شیشه بوروسیلیکات فارغ التحصیل: با دقت 5 . 5 ٪ دقت ، این سیلندرها در برابر درجه حرارت تا 200 درجه مقاومت می کنند.

دریچه های توپ Trunnion 6D سازگار با API: ساخته شده از فولاد ضد زنگ 316L با صندلی های PTFE ، این دریچه ها جداسازی صفر نشت را فراهم می کنند و می توانند فشارها را تا 1000 psi. انجام دهند

کنترل پنل خودکار: یک سیستم تنظیم شده با سیستم PLC مبتنی بر خوانش حجم سیلندر در زمان واقعی ، اطمینان از ترکیب افزودنی دقیق {{2}

2.3 نتیجه

کاهش تنوع مخلوط: قوام رتبه بندی اکتان 15 ٪ بهبود یافته است ، کاهش هزینه های بازپرداخت 120 دلار ، 000 سالانه .

ایمنی پیشرفته: طراحی ایمن و ضد انفجار دریچه ها خطرات را در محیط های قابل اشتعال به حداقل می رساند .

انطباق: کالیبراسیون منظم در برابر استانداردهای قابل ردیابی NIST ، پیروی از الزامات نظارتی را تضمین می کند.

study مطالعه موردی 2: تولید دارویی - تهیه بافر استریل

3.1 پس زمینه

یک شرکت بیوتکنولوژی در سوئیس با آلودگی در هنگام تهیه بافر برای محیط کشت سلولی {{0} روشهای سنتی که شامل سیلندرهای فارغ التحصیل جداگانه و تنظیم دریچه دستی بود منجر به حجم متناقض و ورود ذرات 1.}}

راه حل 3.2

این شرکت یک سیستم استریل و تک کاربردی را شامل می شود که شامل:

250 میلی لیتر پلی کربنات فارغ التحصیل فارغ التحصیل: این سیلندرها از قبل استریل شده و گاما با تابش گاما ، استانداردهای زیست سازگاری کلاس VI کلاس USP را رعایت می کنند .

دریچه های دیافراگم دارای مجوز EHEDG: ساخته شده از Elastomers کلاس VI کلاس USP ، این دریچه ها آب بندی بدون شکاف را فراهم می کنند و می توانند در 121 درجه {4 {4} استریل شوند

واحد توزیع حلقه بسته: یک پمپ peristaltic ، که توسط یک رابط صفحه لمسی کنترل می شود ، بافر را از ذخیره به مونتاژ دریچه سیلندر منتقل می کند و دست زدن به دستی {{2} را از بین می برد

3.3 نتیجه

نرخ آلودگی پایین: نرخ رد دسته ای از 8 ٪ به 2 ٪ کاهش یافته و با 85 دلار صرفه جویی می شود ،000 در هر سه ماه در مواد گمشده {4 4}}

راندمان زمان: توزیع خودکار کاهش زمان تنظیم 40 ٪ ، تولید سریعتر تولید.

انطباق نظارتی: سیستم مربوط به دستورالعمل های FDA 21 CFR قسمت 11 برای سوابق و امضاهای الکترونیکی .

study مطالعه موردی 3: غذا و نوشیدنی - رقیق کنسانتره طعم

4.1 پس زمینه

یک تولید کننده نوشابه در برزیل برای حفظ رقیق کردن کنسانتره های عطر و طعم برای حفظ پروفایل های طعم و مزه ثابت در میان دسته ها . ریختن دستی از 500 میلی لیتر سیلندرهای فارغ التحصیل شده در مخازن مخلوط کردن بیش از حد یا زیر غلظت نیاز داشت و بر کیفیت محصول.} تأثیر می گذارد.

4.2 راه حل

سازنده یک ایستگاه رقیق کننده نیمه اتوماتیک را با:

500 میلی لیتر سیلندرهای فارغ التحصیل پلی پروپیلن درجه مواد غذایی: مقاوم در برابر اسیدها و الکل ها ، این سیلندرها با مقیاس های دوگانه (میلی لیتر و اونس) برای انعطاف پذیری اپراتور.} مشخص شدند

دریچه های پین پنوماتیک: ساخته شده از سیلیکون تأیید شده توسط FDA ، این دریچه ها کنترل دقیق جریان را ارائه می دهند و می توانند در محل (SIP). ضد عفونی شوند

حلقه بازخورد مبتنی بر وزن: یک سلول بار در زیر مخزن اختلاط شیر تنظیم شده بر اساس اندازه گیری وزن در زمان واقعی ، و اطمینان از نسبت های رقت دقیق {{2}

4.3 نتیجه

پروفایل های عطر و طعم مداوم: نمرات پانل حسی 25 ٪ بهبود یافته است ، و شکایات مشتری را کاهش می دهد.

کاهش زباله: حوادث بیش از حد متمرکز 60 ٪ کاهش یافت و 50 دلار پس انداز کرد ،000 سالانه در دسته های دور ریخته شده.

راندمان عملیاتی: این سیستم در مقایسه با روش های دستی.}}}}} نیاز به 30 ٪ نیروی کمتری داشت

study مطالعه موردی 4: آزمایش محیط زیست - نمونه گیری فاضلاب

5.1 پس زمینه

یک کارخانه تصفیه آب شهرداری در کانادا نیاز به نمونه گیری دقیق فاضلاب برای تجزیه و تحلیل آلاینده . روشهای سنتی با استفاده از سیلندرهای فارغ التحصیل در بالای سطح ، آلودگی و تبخیر را به خطر می اندازد ، نتایج {2 ​​{2}}

5.2 راه حل

این گیاه یک سیستم نمونه گیری قابل حمل را با ترکیب مستقر کرد:

1000 میلی لیتر HDPE فارغ التحصیل با کلاه های پیچ: مقاوم در برابر اشعه ماورا

دریچه های توپ دستی با مهر و موم های تفلون: نصب شده در پایه سیلندر ، این دریچه ها اجازه تخلیه آسپتیک نمونه ها را در ویال های تجزیه و تحلیل .

برچسب های زنجیره ای از لباس: برچسب های بارکد شده تاریخچه نمونه را ردیابی می کنند ، و اطمینان از انطباق با استانداردهای ISO/IEC 17025 .

5.3 نتیجه

دقت داده ها بهبود یافته: اندازه گیری غلظت آلاینده با روش EPA 1664a در 2 {2.

آلودگی کاهش یافته: آلودگی متقابل بین نمونه ها 75 {2 {2} کاهش یافته است

انعطاف پذیری عملیاتی: طراحی سبک و قابل حمل نمونه برداری از مکان های از راه دور .
