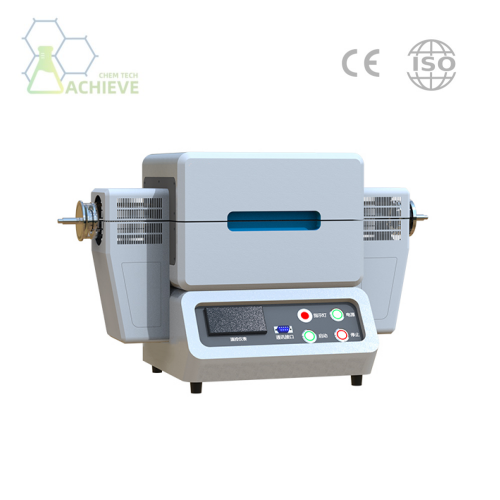

کوره لوله CVD
2.} آزمایشگاه تجهیزات کوره: 1L -36 l
3. دمای کار می تواند به 1200 درجه -1700 درجه برسد
*** لیست قیمت برای کل فوق ، از ما سؤال کنید که دریافت کنید
شرح
پارامترهای فنی
کوره لوله CVD، همچنین به عنوان کوره لوله رسوب بخار شیمیایی شناخته می شود ، وسیله ای است که از فناوری رسوب بخار شیمیایی (CVD) استفاده می کند تا فیلم های نازک را روی سطوح مواد تشکیل دهد {{0} for for cvd فن آوری با استفاده از ترکیبات شیمیایی یا عناصر فیلم نازک حاوی عناصر فیلم نازک در سطح شیمیایی در درجه حرارت بالا در درجه حرارت بالا {{{{{{{{{{{{{{{inperations {inperature {inperations {inperations} inperations {inperations} inperations {inperations} inperations {inperations {inperatures {inperatures {inperatures {inperatures {inperation} شیمیایی اجرای این فناوری ، به طور گسترده ای در زمینه هایی مانند علوم مواد ، فناوری نانو و تولید نیمه هادی. استفاده می شود
قسمت کاربردی
صنعت نیمه هادی:برای رسوب سیلیکون ، نیترید سیلیکون ، اکسید فلزی و فیلم های دیگر استفاده می شود ، برای تهیه مدارهای یکپارچه ، دستگاه های نوری و سنسورها . استفاده می شود
سلولهای خورشیدی:برای تولید سلولهای خورشیدی فیلم نازک کارآمد ، مانند CIGS (مس Indium Gallium Selenium) سلولهای خورشیدی نازک .
فناوری فوتوالکتریک و نمایش:مورد استفاده برای رسوب مواد فوتوالکتریک مانند ساخت LED و صفحه نمایش صفحه نمایش OLED {{0}
فناوری پوشش:مورد استفاده برای فلز ، شیشه ، سرامیک و سایر پوشش های محافظ بستر ، مانند پوشش ضد خوردگی ، پوشش ضد پوشاک {{2}
پوشش سخت:رسوب مواد سخت برای ابزارها ، قالب ها ، ابزارهای برش و غیره . ، برای بهبود مقاومت سایش و عمر خدمات آن .
پارامتر
متمایز کردن
کوره لوله رسوب بخار شیمیایی ، همچنین به عنوان کوره لوله رسوب بخار شیمیایی نیز شناخته می شود ، یک تجهیزات تصفیه حرارتی گسترده در زمینه های علوم و مهندسی مواد است . در مقایسه با سایر انواع کوره های لوله ، کوره های لوله ای بخار شیمیایی تفاوت های قابل توجهی در طراحی و کاربرد دارند.}}} {difference در جزئیات کشف خواهد شد.
تعریف و عملکرد
کوره لوله رسوب شیمیایی:
عمدتا برای رشد و رسوب مواد استفاده می شود . با تحویل مخلوط گاز به کوره ، که در دماهای بالا تجزیه می شود ، فیلم های نازک ، نانوذرات و سایر مواد پیشرفته را تهیه می کند ، که در دمای بالا تجزیه می شود و اتمها یا مولکول هایی را تولید می کند که در یک بستر جامد {1} 1}}} indepletiost در صنایع مختلف استفاده می شود و در صنایع مختلف استفاده می شود. نیمه هادی ها ، نانوالکترونیک ، مهندسی نوری ، پوشش ها و غیره {{2}
کوره های لوله ای دیگر:
انواع دیگر ، مانند کوره های لوله خلاء ، کوره های لوله جو ، کوره های مینی لوله با دمای بالا ، و غیره . ، عمدتا برای مواد پخت و مواد پخت و پز استفاده می شود . این کوره های لوله ای به طور معمول شامل یک رگ سمی لوله ای است که حاوی یک منبع حرارتی است ، مانند یک منبع گرما ، مانند}} {{{فیبر. مواد پخت مانند سرامیک ، شیشه و فلزات . آنها در روش های دما و گرمایش انعطاف پذیری زیادی دارند و به طور گسترده در آزمایشات و تولید در مقیاس کوچک در دانشکده ها ، مؤسسات تحقیقاتی ، شرکت های صنعتی و معدن استفاده می شوند.
ساختار و ترکیب
کوره لوله رسوب شیمیایی:
این ماده معمولاً از کنترل دمای رسوب ، محفظه واکنش رسوب ، اجزای کنترل خلاء ، و کنترل منبع گاز قطعات یدکی.} بدن کوره غالباً یک ساختار پوسته کوره دو لایه را اتخاذ می کند ، با فن هایی که بین پوسته های کوره دو لایه برای رسیدن به افزایش دما و سقوط سریع ، و درجه حرارت سطح بالایی از پوسته های کم کوره ، 3 {3 {3 {3 {3} لوله های Corundum) ، و هر دو انتها با فلنج های خلاء بالا از جنس استنلس استیل بسته می شوند تا از مقاومت در برابر هوا و درجه حرارت بالا اطمینان حاصل کنند. علاوه بر این ، کوره های لوله رسوب بخار شیمیایی مجهز به سیستم های دقیق کنترل جریان گاز (مانند کنتورهای جریان دستی یا مترهای جریان جرم با دقت بالا) برای برآورده کردن فرآیند های مختلف آلت Propective 8
کوره های لوله ای دیگر:
نسبتاً ساده در ساختار ، معمولاً فقط شامل یک رگ سرامیکی لوله ای با منبع گرما در داخل ، و همچنین سیستم های کنترل دما و اتمسفر . طراحی این کوره های لوله ای است که تأکید بیشتری بر روی کاربردی و اقتصاد برای پاسخگویی به نیازهای مواد و فرآیندهای مختلف.}
کنترل دما و دامنه کاربرد
کوره لوله رسوب شیمیایی:
سیستم کنترل دما معمولاً توسط کنترل کننده های دما هوشمند برنامه چند مرحله ای وارداتی کنترل می شود ، که از ثبات و تکرارپذیری خوبی در کنترل دما برخوردار هستند . این امکان کنترل دقیق دمای کوره را برای پاسخگویی به نیازهای مواد و مواد مختلف فراهم می کند .} در همان زمان ، دارای طیف گسترده ای از فیلم های نازک است و می توان از آن استفاده کرد تا فیلم های نازک را تهیه کند (مانند فیلم های نازک ، مانند فیلم های نازک (مانند فیلم های نازک) (مانند فیلم های نازک) (مانند فیلم های نازک) (مانند فیلم های نازک) (مانند فیلم های نازک) (مانند فیلم های نازک)) فیلم ها ، و غیره .) ، نانومواد (مانند نانولوله های کربن ، گرافن ، و غیره.) ، و همچنین فرآیندهای کلیدی مانند تمیز کردن ویفر و تصفیه سطح {5 {5}
کوره های لوله ای دیگر:
از نظر کنترل دما ، ممکن است نسبتاً ساده باشد ، معمولاً با استفاده از روش PID تنظیم می شود ، و برنامه های چندگانه افزایش دما و پاییز می توانند تنظیم شوند . دامنه کاربرد این کوره های لوله عمدتا بر روی مواد پخت و پخت و پز ، مانند پودر پودر ، پخت و پز سرامیکی ، و غیره ، و غیره را کنترل می کند ، هرچند که دما را کنترل می کند و دارایی است. در مقایسه با کوره های لوله رسوب بخار شیمیایی .
کنترل گاز و جو واکنش
مبلمان لوله رسوب بخار شیمیایی:
سیستم کنترل گاز یکی از مؤلفه های اصلی آن است . با کنترل دقیق نوع ، غلظت و سرعت جریان گاز واکنش ، مواد فیلم نازک با ترکیبات و ساختارهای خاص می توانند تهیه شوند. در عین حال ، می توان به عنوان نیاز به این روش برای کنترل جو بنزین عاد وحج و علوم ، از گازهای محافظت کننده استفاده کرد و از اکسیدات علوم استفاده می کند. تهیه مواد فیلم نازک با کیفیت بالا.
کوره های لوله ای دیگر:
از نظر کنترل گاز ، ممکن است نسبتاً ساده باشد . آنها معمولاً فقط سیستم های کنترل جو اساسی را برای کنترل نوع و فشار جو در داخل مبلمان فراهم می کنند.} اگرچه این کوره های لوله ای نیز می توانند با معرفی گازهای واکنش ، دقت کنترل گاز و انعطاف پذیری آنها به عنوان خوب عمل نپذیرفتند {vapors شیمیایی
عملیات و نگهداری
کوره لوله رسوب شیمیایی:
این عملیات نسبتاً پیچیده است و به اپراتورها نیاز دارد تا دانش حرفه ای و مهارتهای عملیاتی خاصی داشته باشند.} در عین حال ، به دلیل ساختار پیچیده و دقیق آن ، همچنین به نیازهای فنی بالایی از نظر نگهداری نیاز دارد .} برای اطمینان از عملکرد عادی و طولانی شدن عمر تجهیزات ، لازم است که به طور منظم حفظ و به طور منظم تجهیزات {{} تجهیزات را بالا ببرد.
کوره های لوله ای دیگر:
نسبتاً ساده از نظر بهره برداری و نگهداری . به دلیل طراحی ساختاری نسبتاً ساده و عملی قوی ، اپراتورها می توانند به راحتی روشهای عملیاتی و مهارتهای نگهداری خود را تسلط دهند . این لوله های لوله به طور معمول دارای عمر خدمات طولانی تر و هزینه های نگهداری پایین تر .}}}
زمینه های کاربرد و چشم انداز توسعه
مبلمان لوله رسوب بخار شیمیایی:
It has broad application prospects in high-tech fields such as semiconductors,nanoelectronics,and optoelectronic engineering.With the continuous development and progress of technology,the demand for high-quality thin film materials and nanomaterials in these fields will continue to increase.Therefore,as an important material preparation equipment,its market demand will continue to رشد. در ضمن ، با نوآوری مداوم و به روزرسانی فناوری ، عملکرد و کارآیی نیز به پیشرفت خود ادامه می دهد و سهم بیشتری در توسعه علوم مواد و زمینه های مهندسی {5 {5}
سایر مبل های لوله ای:
این ماده دارای مقدار کاربرد گسترده ای در مواد پخت و پخت و پز . آنها می تواند در صنایع و مزارع متعدد اعمال شود ، مانند پردازش و تولید موادی مانند سرامیک ، شیشه و فلزات. اگرچه این مبلمان لوله ای ممکن است به اندازه سهم بازار به عنوان لوله های بخار شیمیایی که لوله های لوله ای شیمیایی دارند ، داشته باشند ، اما هنوز هم در زمینه های خاص و نقش در زمینه های خاص و نقش های جداگانه ای دارند.
به طور خلاصه ، بین کوره های لوله رسوب بخار شیمیایی و سایر انواع لوله ها از نظر تعریف و عملکرد ، ساختار و ترکیب ، کنترل دما و دامنه کاربرد ، کنترل گاز و فضای واکنش ، و همچنین عملکرد و نگهداری.}}}} این تفاوت ها باعث می شود که مبلغ های لوله بخار شیمیایی ارزش کاربردی منحصر به فرد و چشم اندازهای گسترده ای را در زمینه های توسعه در زمینه های علوم و مهندسی های گسترده ای از زمینه های توسعه و توسعه داشته باشند.
معرفی کردن
کوره لوله CVD ، همچنین به عنوان مبلمان لوله رسوب بخار شیمیایی نیز شناخته می شود ، یک تجهیزات مهم عملیات حرارتی در زمینه های علوم و مهندسی مواد است.. اصل عمل آن عمدتا بر اساس واکنش فاز بخار شیمیایی است که اتم یا مولکول ها را بر روی یک زیرمجاز جامد در یک زیرزمین جامد در زیر دمای بالا و شرایط خاص آگهی قرار می دهد ، از این طریق تهیه شده است. نانوذرات . موارد زیر توضیح مفصلی در مورد اصل کار لوله رسوب بخار شیمیایی است:
مبلمان لوله رسوب بخار شیمیایی از واکنشهای فاز بخار شیمیایی برای تجزیه مخلوط های گازی در دماهای بالا ، تولید اتم یا مولکول هایی که روی بسترهای جامد قرار می گیرند تا فیلمهای نازک یا نانومواد را تشکیل دهند.}}}}} این روند نیاز به شرایط خاصی دارد ، از جمله دما مناسب ، انواع و غلظت} {{زمان واکنش است.
منبع واکنش:
کوره لوله رسوب بخار شیمیایی حاوی مواد اولیه است که می تواند با گرم کردن در مبلمان ، مواد اولیه را به صورت جامد ، گاز یا مایع . قرار دهند و تحت واکنش های شیمیایی قرار بگیرند.}}}}}}}
سیستم حمل و نقل:
خطوط لوله حمل و نقل گاز مواد اولیه را از منبع واکنش به محفظه Furnac منتقل می کند . این سیستم یک منبع پایدار و توزیع یکنواخت گازهای واکنش.}} را تضمین می کند
اتاق واکنش:
لوله رسوب بخار شیمیایی مجهز به محفظه واکنش مجهز است ، که منطقه اصلی است که در آن واکنش های شیمیایی. با تنظیم دمای داخلی و جو رخ می دهد ، فرآیند واکنش و میزان رسوب را می توان کنترل کرد {{1}.
پایه و بستر:
پایه ها و بسترهای مناسب در داخل حفره کوره برای پشتیبانی و حفظ ثبات مواد . انتخاب مواد بستر تأثیر قابل توجهی در کیفیت و عملکرد رسوب.}}}}} نصب می کنند.
لوله های رسوب بخار شیمیایی به طور معمول مجهز به سیستم های گرمایشی کارآمد مانند بخاری های مقاومت ، بخاری های القایی یا بخاری های تابش . این بخاری ها منابع الکتریکی یا انرژی دیگری را به انرژی حرارتی تبدیل می کنند ، ایجاد یک محیط با درجه حرارت بالا. گرمای داخلی که توسط درجه حرارت تولید می شود و از طریق سیستم گرمایشی از طریق دیواره کوره ای انجام می شود تا از طریق دیواره کوره ای انجام شود تا از طریق دیواره کوره ای انجام شود تا از طریق کوره ای از طریق کوره ایجاد شود تا از طریق کوره ای از طریق کوره ای انجام شود تا از طریق دیواره کوره ای انجام شود. Furace. در همان زمان ، مواد گاز و بستر در داخل مبل نیز گرما را از طریق همرفت حرارتی و تابش جذب می کنند ، دستیابی به گرمایش کلی . به منظور اطمینان از پیشرفت صاف واکنش های شیمیایی و کیفیت سپرده ها ، لوله های بخار شیمیایی معمولاً با استفاده از سیستم های کنترل دما intociation مجهز می شوند. آن را با توجه به منحنی گرمایش از پیش تعیین شده تنظیم کنید تا یک محیط دمای ثابت.} حفظ شود
In addition to temperature control,gas flow rate is also one of the important factors affecting CVD reaction.Therefore,the unit is also equipped with a gas flow control system to precisely control the flow and proportion of the reaction gas.The system ensures a stable supply and uniform distribution of the reaction gas,thereby improving the quality and performance of the sediment.At the same time,by adjusting the type and غلظت گاز واکنش ، فیلم های نازک یا نانومواد با ترکیبات و ساختارهای مختلف قابل تهیه است.
در شرایط دمای بالا ، یک یا چند گاز واکنش که به محفظه واکنش تغذیه می شوند فعال می شوند . روشهای فعال سازی ممکن است شامل گرمایش مستقیم ، تحریک پلاسما یا تابش آتش نشانی. این روشهای فعال سازی ، فعالیت شیمیایی گاز واکنش را افزایش می دهد ، و باعث می شود که واکنشهای شیمیایی در واکنشهای شیمیایی انجام شود. رسوبات جامد. این رسوبات به طور مداوم بر روی سطح بستر جمع می شوند ، در نهایت فیلم نازک مورد نیاز یا پوشش. را تشکیل می دهند
ساخت رسانه دروازه MOSFET
► اهمیت MOSFET GATE MEDIA
MOSFET مؤلفه های اصلی در مدارهای یکپارچه مدرن است و عملکرد آنها تا حد زیادی به کیفیت و ویژگی های رسانه دروازه بستگی دارد .} رسانه دروازه باید ضمن کاهش نشت دروازه برای بهبود ثبات و قابلیت اطمینان دستگاه ، 1}}}}}}}}
► استفاده از کوره لوله CVD در تهیه رسانه دروازه
1) انتخاب مواد:
به طور سنتی ، ماده اصلی دی الکتریک دروازه اصلی اکسید سیلیکون (Sio₂).} با این حال ، با کاهش مداوم گره های فنی ، اکسید سیلیکون قادر به برآورده کردن الزامات نشت دروازه. نیست
بنابراین، مواد dielectrics با k بالا (مانند اکسید هافنیوم، اکسید زیرکونیوم و غیره) معرفی میشوند تا جایگزین اکسید سیلیکون شوند. این مواد دارای ثابت دیالکتریک بالاتری هستند که میتواند ضخامت فیزیکی محیط گیت را کاهش دهد در حالی که همان ظرفیت را حفظ میکند، و بدین ترتیب نشت گیت را کاهش میدهد.
2) فرآیند رسوب:
کوره های لوله CVD یک روش رسوب کارآمد برای تشکیل فیلم های دی الکتریک شبکه با کیفیت بالا و با کیفیت بالا در شبکه {{2}
در حین رسوب ، ترکیبات گازی یا عناصر حاوی عناصر متوسط K بالا به محفظه واکنش وارد می شوند . این واکنش دهنده ها به صورت بیوشیمیایی در دماهای بالا واکنش نشان می دهند تا مواد فیلم نازک مورد نظر را تولید کنند و آن را بر روی دروازه قرار دهند {1.
کنترل فرآیند:
به منظور به دست آوردن فیلم های دی الکتریک شبکه با کیفیت بالا ، لازم است که دقیقاً پارامترهای فرآیند تجهیزات مانند دما ، جو ، زمان واکنش و فشار. را کنترل کنید.
کنترل دقیق این پارامترها یکنواختی ، چگالی و خلوص فیلم را تضمین می کند ، در نتیجه عملکرد و قابلیت اطمینان MOSFET {{0} را بهبود می بخشد
مزایای کوره لوله CVD برای تهیه رسانه دروازه
دقت بالا
دستگاه امکان کنترل دقیق فرآیند را فراهم می کند ، در نتیجه تهیه فیلم های دی الکتریک شبکه با ضخامت خاص ، ترکیب و ساختار .
خلوص بالا
با توجه به تجزیه درجه حرارت بالا و واکنش شیمیایی واکنش دهنده ها در محفظه واکنش ، فقط عناصر مورد نیاز برای تشکیل یک فیلم روی دروازه قرار می گیرند ، بنابراین می توان یک محیط دروازه با خلوص بالا را بدست آورد.
نیروی پیوند خوب
با بهینه سازی شرایط رسوب و مراحل پس از پردازش ، می توان فیلم دی الکتریک دروازه را با نیروی پیوند خوب بدست آورد ، بنابراین ثبات و قابلیت اطمینان دستگاه را بهبود می بخشد.
برنامه ها و چالش های عملی
در برنامه های کاربردی ، رسانه دروازه تهیه شده توسط دستگاه به طور گسترده ای در ساخت پیشرفته MOSFET مورد استفاده قرار گرفته است. . با این حال ، با کاهش مداوم گره های فنی ، نیازهای رسانه های شبکه بالاتر و بالاتر می شوند . به عنوان مثال ، جریان نشت پایین ، روند اکتشافی بالاتر و به طور داوطلبانه به طور داوطلبانه نیاز به پایداری حرارتی} {2} 2 {2} 2} {2} 2 چالش.}
روندهای آینده
control کنترل و اتوماسیون فرآیند پیشرفته
کوره های لوله CVD آینده به احتمال زیاد شامل فن آوری های کنترل و اتوماسیون پیشرفته تر خواهند بود . این شامل استفاده از الگوریتم های هوش مصنوعی و یادگیری ماشین برای بهینه سازی پارامترهای رسوب در زمان واقعی - بهبود کیفیت فیلم و کاهش تنوع فرایند.}} introduction introduction introdition introdition introdition introdition introdition introdition introdition introdition induction} inturedation introdition introdition introdition intropiation introperial intain فرآیند .
● توسعه مواد پیشرو جدید
توسعه مواد پیشرو جدید با خواص بهبود یافته ، مانند فشار بخار بالاتر ، پایداری بهتر و سمیت پایین تر ، دامنه موادی را که می توان با استفاده از کوره های لوله CVD سپرده می شود ، گسترش می دهد . این پیش سازهای جدید همچنین امکان رسوب مواد با خصوصیات جدید و کارکردهای {1.} را فراهم می کنند.
● ادغام با سایر فناوری ها
کوره های لوله CVD ممکن است با سایر فن آوری ها ، مانند رسوب لایه اتمی (ALD) یا لیتوگرافی نانویمپرینت ، برای ایجاد رسوب ترکیبی و فرآیندهای الگوی.} این امکان را فراهم کند تا ساخت نانوساختارها و دستگاه های پیچیده ای با ظلم و عملکرد حتی بالاتر.}}}}}}}}}
