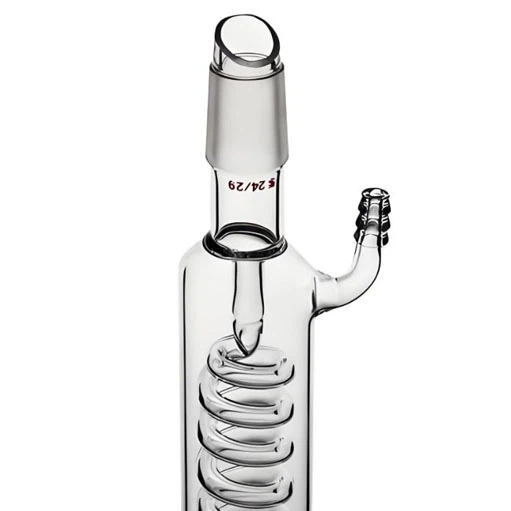

کندانسور آزمایشگاهی

محصولات ما

مشاهده بیشتر

مشاهده بیشتر

مشاهده بیشتر

کندانسور تماس مستقیم

ویژگی اصلی آن در اختلاط مستقیم و تبادل حرارت بین محیط متراکم آن (مانند آب خنک کننده، مبرد یا گاز با دمای پایین) و گاز یا بخار متراکم شده است. این ساختار سطوح پیچیده تبادل حرارتی مانند لوله ها، باله ها و غیره را حذف می کند و در نتیجه طراحی تجهیزات را ساده می کند. کندانسورهای تماس مستقیم معمولی عبارتند از برج های اسپری، برج های شستشو و غیره که در آنها گاز یا بخار متراکم شده به شکل مه از طریق نازل ها به بیرون پاشیده می شود و مستقیماً با محیط متراکم جریان مخالف برای ایجاد تبادل گرما در تماس است و در نهایت به مایع متراکم می شود. .

در این ابزار گاز یا بخار متراکم شده به صورت جت یا اسپری پرسرعت وارد محفظه چگالش شده و به شدت با محیط متراکم کننده ای که همزمان وارد می شود، مخلوط شده و برخورد می کند. در طی این فرآیند، گرمای موجود در گاز یا بخار به سرعت به محیط متراکم منتقل می شود و باعث می شود دمای آن کاهش یافته و به مایع تبدیل شود. به دلیل سطح تماس زیاد و راندمان انتقال حرارت بالا، اغلب قادر است فرآیند تراکم را در زمان نسبتاً کوتاهی به پایان برساند.

مخصوصاً برای جابجایی گازها یا بخارهایی که به خلوص بالا نیاز ندارند، به راحتی با مواد متراکم مخلوط می شوند و به راحتی باعث آلودگی نمی شوند، مناسب است. به عنوان مثال، اثرات کاربردی خوبی در تنظیم رطوبت هوا، تصفیه گازهای زباله صنعتی خاص، و تراکم بخار تولید شده در فرآیندهای خاص خاص نشان داده است. علاوه بر این، به دلیل ساختار ساده و عملکرد آسان، در آزمایشگاه‌های کوچک یا دستگاه‌های آزمایشی نیز کاربرد زیادی دارد.

انتقال حرارت کارآمد: به دلیل تماس مستقیم بین گاز یا بخار و محیط چگالش، راندمان انتقال حرارت بسیار بالا است و فرآیند تراکم می تواند به سرعت تکمیل شود.
طراحی ساده: نیاز به طراحی سطح مبادله حرارتی پیچیده را از بین می‌برد و در نتیجه ساختار تجهیزات نسبتاً ساده و هزینه‌های ساخت کمتری ایجاد می‌کند.
کاربرد گسترده: قابلیت جابجایی انواع مختلف گازها یا بخارات، به ویژه مناسب برای مواردی با خلوص پایین.
آلودگی احتمالی: تماس مستقیم ممکن است باعث شود که اجزای خاصی در گاز متراکم شده در محیط متراکم حل شوند و در نتیجه میزان خاصی از آلودگی ایجاد شود.
مصرف انرژی و هزینه: اگرچه راندمان انتقال حرارت بالا است، اما در برخی موارد، مصرف مقدار زیادی از محیط متراکم ممکن است هزینه های عملیاتی را افزایش دهد.

مدیریت تعمیر و نگهداری نسبتاً ساده است و عمدتاً بر روی مسائلی مانند انسداد نازل، تأمین و جایگزینی محیط متراکم و تمیز کردن منظم تجهیزات تمرکز دارد. با این حال، با توجه به پتانسیل آلودگی ناشی از تماس مستقیم، هنگام برخورد با گازهای سمی، مضر یا با خلوص بالا باید توجه ویژه ای به جلوگیری از آلودگی متقاطع و مسائل نشت شود.

کندانسور تماس غیر مستقیم

مشخصه آن این است که محیط متراکم کننده گرما را با گاز یا بخار متراکم شده از طریق سطح تبادل حرارت بدون تماس مستقیم مبادله می کند. این ساختار معمولاً به شکل مبدل‌های حرارتی پوسته و لوله، صفحه یا صفحه مارپیچ است که در آن گاز یا بخار متراکم شده در داخل خط لوله جریان می‌یابد، در حالی که محیط متراکم خارج از خط لوله یا در مجموعه دیگری از خطوط لوله موازی جریان دارد. سطح تبادل حرارت معمولاً از مواد فلزی با هدایت حرارتی بالا مانند مس، فولاد ضد زنگ و غیره ساخته می شود.

در این ابزار، گاز یا بخار متراکم شده از طریق یک خط لوله وارد کندانسور شده و با محیط متراکم خارج از خط لوله اختلاف دما ایجاد می کند. تحت تأثیر اختلاف دما، گرما از گاز یا بخار از طریق سطح تبادل حرارت به محیط متراکم منتقل می شود و باعث می شود دمای گاز یا بخار کاهش یابد و به مایع تبدیل شود. در طول کل فرآیند، جداسازی فیزیکی بین گاز یا بخار و محیط چگالش بدون تماس مستقیم حفظ می‌شود.

این به طور گسترده در کاربردهایی با نیازهای خلوص بالا استفاده می شود زیرا می تواند اطمینان حاصل کند که خلوص گاز یا بخار متراکم تحت تأثیر قرار نمی گیرد. به عنوان مثال، جداسازی و بازیابی حلال‌های با خلوص بالا در تولید مواد شیمیایی، پردازش بخارات دارو در صنعت داروسازی و متراکم کردن گازهای با خلوص بالا در صنایع الکترونیک. علاوه بر این، به دلیل ساختار فشرده، راندمان انتقال حرارت بالا و سهولت کنترل اتوماسیون، معمولاً در تأسیسات صنعتی بزرگ نیز استفاده می شود.

نگهداری با خلوص بالا: از آنجایی که گاز یا بخار مستقیماً با محیط متراکم تماس پیدا نمی کند، می تواند اطمینان حاصل کند که خلوص ماده متراکم تحت تأثیر قرار نمی گیرد.
ساختار فشرده: با اتخاذ طراحی سطح تبادل حرارت کارآمد، تجهیزات دارای ساختار فشرده و ردپای کوچکی هستند.
راندمان تبادل حرارت بالا: با بهینه سازی ساختار و انتخاب مواد سطح تبادل حرارت، می توان به فرآیندهای تبادل حرارتی کارآمد دست یافت.
کنترل خودکار: ادغام آسان با سیستم های کنترل خودکار، امکان نظارت و تنظیم از راه دور را فراهم می کند.
هزینه و سرمایه گذاری: اگرچه سرمایه گذاری اولیه ممکن است زیاد باشد، اما به دلیل کارایی بالا، پایداری و سهولت نگهداری، هزینه های عملیاتی در درازمدت پایینی دارد.

نگهداری و مدیریت کندانسورهای تماس غیرمستقیم نسبتاً پیچیده است و به بازرسی و تمیز کردن منظم سطح تبادل حرارت برای جلوگیری از پوسته پوسته شدن و خوردگی و اطمینان از راندمان تبادل حرارتی نیاز دارد. علاوه بر این، نظارت و تنظیم پارامترهایی مانند سرعت جریان، دما و فشار محیط چگالش برای اطمینان از پایداری و کارایی فرآیند تراکم ضروری است. برای کندانسورهای تماس غیرمستقیم در تاسیسات صنعتی بزرگ، ممکن است لازم باشد برنامه‌های نگهداری منظم و برنامه‌های اضطراری برای رسیدگی به نقص‌های احتمالی و موقعیت‌های غیرعادی ایجاد شود.

تحلیل تطبیقی

از نظر راندمان انتقال حرارت، نوع تماس مستقیم به دلیل تماس مستقیم بین گاز یا بخار و محیط متراکم، دارای ناحیه انتقال حرارت زیاد و راندمان انتقال حرارت بالا است و معمولاً می تواند فرآیند تراکم را در زمان نسبتاً کوتاهی به پایان برساند. با این حال، تماس غیرمستقیم همچنین می تواند از طریق سطوح مبادله حرارتی با طراحی دقیق و فرآیندهای تبادل حرارتی بهینه شده، به انتقال حرارت کارآمد دست یابد. تحت شرایط خاص خاص، مانند نیاز به حفظ خلوص بالا یا جلوگیری از آلودگی متقابل، کندانسورهای تماس غیرمستقیم ممکن است عملکرد بهتری از خود نشان دهند.

خطر تماس مستقیم بین گاز یا بخار و محیط متراکم کننده در طول فرآیند انتقال حرارت وجود دارد که ممکن است خلوص ماده متراکم شده را تا حدی تحت تاثیر قرار دهد. تماس غیرمستقیم از طریق جداسازی فیزیکی از این مشکل جلوگیری می کند و اطمینان می دهد که خلوص ماده متراکم تحت تأثیر قرار نمی گیرد. بنابراین، در شرایطی که خلوص بالا مورد نیاز است، کندانسورهای تماس غیر مستقیم انتخاب مناسب تری هستند.

تماس مستقیم به دلیل ساختار ساده، طراحی منعطف و هزینه ساخت نسبتا پایین به طور گسترده ای در برخی از آزمایشگاه های کوچک یا دستگاه های آزمایشی مورد استفاده قرار گرفته است. با این حال، با افزایش ظرفیت پردازش و بهبود نیازهای خلوص، تماس غیر مستقیم به تدریج به دلیل ساختار فشرده، عملکرد انتقال حرارت کارآمد و اجرای آسان کنترل اتوماسیون، غالب شده است. اگرچه سرمایه گذاری اولیه تماس غیرمستقیم ممکن است بیشتر باشد، هزینه های عملیاتی و نگهداری طولانی مدت آن نسبتاً کمتر است و مزایای اقتصادی بهتری دارد.

از نظر نگهداری و مدیریت، تماس مستقیم نسبتاً ساده است و عمدتاً بر روی مسائلی مانند انسداد نازل، تامین و جایگزینی محیط کندانسور و تمیز کردن منظم تجهیزات تمرکز دارد. با این حال، به دلیل افزایش خطر آلودگی و آلودگی متقابل ناشی از تماس مستقیم، هنگام برخورد با گازهای سمی، مضر یا با خلوص بالا، احتیاط خاصی لازم است. در مقابل، مدیریت نگهداری تماس غیرمستقیم پیچیده‌تر است و به بازرسی و تمیز کردن منظم سطوح تبادل حرارت برای جلوگیری از پوسته‌پوست شدن و مسائل خوردگی نیاز دارد. در عین حال، نظارت و تنظیم پارامترهایی مانند سرعت جریان، دما و فشار محیط متراکم برای اطمینان از پایداری و کارایی فرآیند میعان ضروری است. بنابراین، هنگام انتخاب یککندانسور آزمایشگاهی، باید عوامل مختلف را بر اساس سناریوها و الزامات کاربردی خاص سنجید.
