دستگاه تقطیر بخار
مثال: لیست مشخصات تقطیر برای CBD
(1) تست آزمایشگاهی (<20L)
NCF-10A، NCF-20A، NCF-30A، NCF-50A
(2) تولید آزمایشی (20 لیتر<100L)
NCF-100، NCF-200
(3) تولید صنعتی (100 لیتر<300L)
NCF٪ 7b٪ 7b0٪ 7d٪ 7d
2. سفارشی سازی
جزئیات pls دانلود فهرست درخواست تقطیر مسیر کوتاه
(1) پشتیبانی طراحی
(2) مستقیماً واسطه ارگانیک ارشد R&D را تأمین کنید، زمان و هزینه تحقیق و توسعه خود را کوتاه کنید
(3) فن آوری تصفیه پیشرفته را با شما به اشتراک بگذارید
(4) مواد شیمیایی با کیفیت بالا و معرف تجزیه و تحلیل را عرضه کنید
(5) ما می خواهیم در زمینه مهندسی شیمی به شما کمک کنیم (Auto CAD، Aspen plus و غیره)
3. اطمینان
(1) گواهینامه CE و ISO ثبت شده است
(2) علامت تجاری: ACHIEVE CHEM (از سال 2008)
(3) قطعات جایگزین ظرف 1- سال به صورت رایگان
شرح
پارامترهای فنی

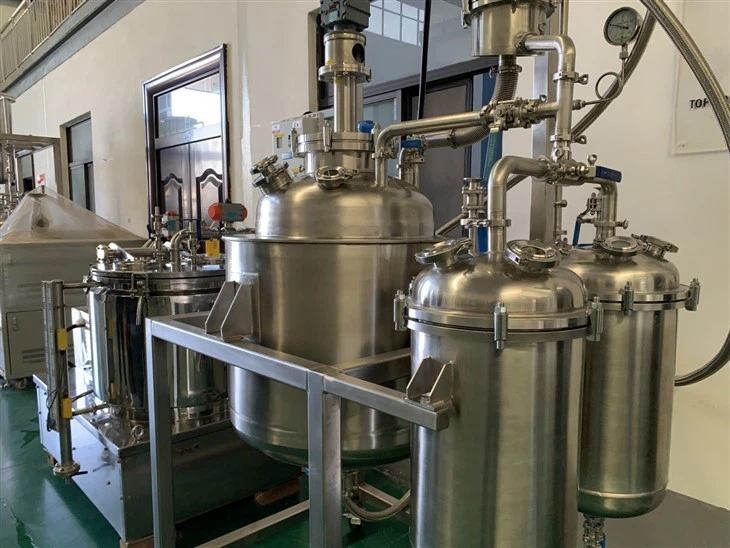

دستگاه تقطیر بخارکه به عنوان تجهیزات تقطیر نیز شناخته می شود، دستگاهی است که از بخار برای عملیات تقطیر استفاده می کند. معمولاً از ستون تقطیر، کندانسور، گیرنده و دستگاه گرمایشی تشکیل شده است. با حرارت دادن، اجزای سبک و سنگین در مخلوط مایع به ترتیب از بالا و پایین خارج می شوند و از طریق کندانسور و گیرنده جمع آوری می شوند.
SPD آزمایشگاهی برای CBD
NCF-10ANCF٪ 7b٪ 7b0٪ 7d٪ 7dA
PID (طراحی فرآیند و ابزار دقیق) CAD (طراحی به کمک کامپیوتر)
| نه | AC٪ 7b٪ 7b0٪ 7d٪ 7d | AC٪ 7b٪ 7b0٪ 7d٪ 7d | AC٪ 7b٪ 7b0٪ 7d٪ 7d | AC٪ 7b٪ 7b0٪ 7d٪ 7d |
| مدل | NCF٪ 7b٪ 7b0٪ 7d٪ 7dA | NCF٪ 7b٪ 7b0٪ 7d٪ 7dA | NCF-30A | NCF٪ 7b٪ 7b0٪ 7d٪ 7dA |
| مخزن مواد خام B01 | تانک ژاکت دار:15L | تانک ژاکت دار:15L | تانک ژاکت دار:30L | تانک ژاکت دار:50L |
| 2 آینه در بالا، شیر توپ عایق در پایین | ||||
| تغذیه P01 | پمپ دنده ای | |||
| جریان:2L-5L/H (1.2cc) | جریان:5L-15L/H (4.5cc) | جریان:5L-15L/H (4.5cc) | جریان:5L-20L/H (15cc) | |
| موتور سنگ زنی دقیق 200 وات، کنترل الکترونیکی سرعت | ||||
| اواپراتور E01 | منطقه تبخیر:0.1m² | منطقه تبخیر:0.2m² | منطقه تبخیر:0.3m² | منطقه تبخیر:0.5m² |
| روش تشکیل فیلم: اسکراپر | ||||
| جنس: 316 لیتر | ||||
| فرم آب بندی: مغناطیسی | ||||
| موتور تشکیل فیلم: تنظیم سرعت فرکانس 370 وات | موتور تشکیل فیلم: تنظیم سرعت فرکانس 750 وات |
موتور تشکیل فیلم: تنظیم سرعت فرکانس 1.5 کیلووات |
||
| تله سرد C01 | کویل، سیرکولاتور خنک کننده | |||
| تله سرد C02 | خنک کننده نیتروژن مایع یا یخ خشک | |||
| تخلیه سنگین P02 | پمپ دنده ای | |||
| جریان:2L-5L/H | جریان:5L-15L/H | جریان:5L-15L/H | جریان:5L-20L/H | |
| موتور سنگ زنی دقیق 200 وات، کنترل الکترونیکی سرعت | کنترل فرکانس 200 وات | |||
| تخلیه سبک P03 | پمپ دنده ای | |||
| جریان:2L-5L/H | جریان:5L-15L/H | جریان:5L-15L/H | جریان:5L-20L/H | |
| موتور سنگ زنی دقیق 200 وات، کنترل الکترونیکی سرعت | کنترل فرکانس 200 وات | |||
| خط لوله مواد | عایق ساندویچی | |||
| پشتیبانی و مونتاژ | لوله فولادی ضد زنگ 304 | |||
| جعبه برق | نوع آویزان | |||
| اندازه کلی (میلی متر) | 2350*900*1900 | 2580*900*2050 | 2750*900*2200 | 3350*1100*3000 |
| وزن (کیلوگرم) | 400 | 480 | 510 | 955 |
| اندازه بسته بندی (میلی متر) | 2465*1010*2165 | 2650*1020*2400 | 2870*1020*2200 | 3400*1200*2600 |
| قیمت استاندارد | با فروش تماس بگیرید | |||
| قیمت گواهینامه UL | ||||
SPD آزمایشی برای CBD
NCF-100CAD (طراحی به کمک کامپیوتر)
| نه | AC٪ 7b٪ 7b0٪ 7d٪ 7d | AC٪ 7b٪ 7b0٪ 7d٪ 7d |
| مدل | NCF٪ 7b٪ 7b0٪ 7d٪ 7d | NCF٪ 7b٪ 7b0٪ 7d٪ 7d |
| مخزن مواد خام B01 | جلد:100L | |
| عایق ساندویچی | ||
| تغذیه P01 | پمپ دنده ای عایق | |
| جریان:20L-100L/H | ||
| تنظیم سرعت فرکانس 750 وات | ||
| اواپراتور E01 | منطقه تبخیر:1m² | منطقه تبخیر:2m² |
| روش تشکیل فیلم: اسکراپر | ||
| جنس: 316 لیتر | ||
| مهر و موم مکانیکی | ||
| موتور تشکیل فیلم: 1.5 کیلو وات، تنظیم سرعت فرکانس |
موتور تشکیل فیلم: 3 کیلو وات، تنظیم سرعت فرکانس |
|
| تله سرد C01 | تله سرد فرآیند 1 متر مربع، مخزن دریافت 5 لیتری | تله سرد فرآیند 2 متر مربعی، مخزن دریافت 5 لیتری |
| تله سرد C02 | تله سرد سیرکولاتور خنک کننده 1 متر مربعی، مخزن دریافت 5 لیتری |
تله سرد سیرکولاتور خنک کننده 2 متر مربعی، مخزن دریافت 5 لیتری |
| مخزن ذخیره متوسط B02 | مخزن کت 5 لیتری | مخزن کت 10 لیتری |
| تخلیه سنگین P02 | پمپ دنده ای 30 سی سی | |
| جریان:20L-100L/H | ||
| تنظیم سرعت فرکانس 750 وات | ||
| مخزن ذخیره متوسط B03 | مخزن کت 5 لیتری | مخزن کت 10 لیتری |
| تخلیه سبک P03 | پمپ دنده ای | |
| جریان:20L-100L/H | ||
| تنظیم سرعت فرکانس 750 وات | ||
| خط لوله مواد | عایق ساندویچی | |
| پشتیبانی و مونتاژ | لوله فولادی ضد زنگ 304 | |
| جعبه برق | ضد انفجار / نوع آویزان | |
| واحد کنترل خنک کننده داخلی HE03 | ظرفیت مخزن آب: 100 لیتر گرمایش: 6 کیلو وات، منطقه تبادل حرارت: 5 متر مربع |
ظرفیت مخزن آب: 100 لیتر گرمایش: 6 کیلو وات، منطقه تبادل حرارت: 10 متر مربع |
| واحد عایق HE02 | ظرفیت مخزن آب: 100 لیتر، گرمایش: 9 کیلو وات | |
| اندازه کلی (میلی متر) | 3900*1400*3900 (از جمله مخزن مواد اولیه) | 4200*1550*4650 (از جمله مخزن مواد اولیه) |
| وزن (کیلوگرم) | 2600 | 3400 |
| اندازه بسته بندی فریم اصلی (میلی متر) | 2650*1400*2450 | 4100*1300*2400 |
| اندازه بسته بندی اواپراتور (میلی متر) | 2500*800*1000 | 3100*800*1000 |
| اندازه بسته بندی مخزن مواد خام (میلی متر) | 850*850*1900 | 850*850*1900 |
| قیمت استاندارد | با ما تماس بگیرید | |
| قیمت گواهینامه UL | ||
SPD صنعتی برای CBD
| نه | AC615-1 |
| مدل | NCF٪ 7b٪ 7b0٪ 7d٪ 7d |
| مخزن مواد خام B01 | جلد:200L |
| عایق ساندویچی | |
| تغذیه P01 | پمپ دنده ای عایق 21.4cc |
| جریان:100L-300L/H | |
| 0.75KW تنظیم سرعت فرکانس | |
| اواپراتور E01 | منطقه تبخیر:5 m² |
| روش تشکیل فیلم: اسکراپر | |
| جنس: 316 لیتر | |
| مهر و موم مکانیکی | |
| موتور تشکیل فیلم: تبدیل فرکانس 5.5KW | |
| تله سرد C01 | 10 لوله ستون متر مربع |
| مخزن ذخیره سازی فوق سبک B04 | مخزن 20 لیتری روکش دار |
| مخزن ذخیره متوسط B02 | مخزن ذخیره 50 لیتری با عایق |
| تخلیه سنگین P02 | پمپ دنده ای 30 سی سی |
| جریان:20L-100L/H | |
| 0.75KW تنظیم سرعت فرکانس | |
| مخزن ذخیره متوسط B03 | مخزن ذخیره 50 لیتری با عایق |
| تخلیه سبک P03 | پمپ دنده ای 21.4 سی سی |
| جریان:100L-300L/H | |
| 0.75KW تنظیم سرعت فرکانس | |
| فرستنده سطح مایع، متصل به پمپ تخلیه، سطح بالا باز و سطح پایین بسته |
|
| خط لوله مواد | عایق ساندویچی |
| پشتیبانی و مونتاژ | لوله فولادی ضد زنگ 304 |
| جعبه برق | ضد انفجار نیست |
| واحد کنترل خنک کننده داخلی HE03 | ظرفیت مخزن آب: 200 لیتر گرمایش: 9 کیلو وات، منطقه تبادل حرارت: 20 متر مربع |
| واحد عایق HE02 | ظرفیت مخزن آب: 200 لیتر گرمایش: 12 کیلو وات |
| اندازه کلی (میلی متر) | 4500*1550*6500 (با مخزن ذخیره مواد اولیه) |
| وزن (کیلوگرم) | 6000 |
| اندازه بسته بندی فریم اصلی بالایی (میلی متر) | 4700*1400*2300 |
| اندازه بسته بندی فریم اصلی پایین (میلی متر) | 4700*1400*1900 |
| اندازه بسته بندی اواپراتور (میلی متر) | 4000*1300*1500 |
| اندازه بسته بندی کندانسور (میلی متر) | 2400*1600*800 |
| قیمت استاندارد | دریافت نقل قول از طریقsales@achievechem.com |
| قیمت گواهینامه UL |
برنامه ها و موارد
رادستگاه تقطیر با بخاربه طور گسترده در صنایعی مانند داروسازی، مواد غذایی و مواد شیمیایی استفاده می شود. در اینجا چند مورد کاربردی خاص وجود دارد:
1. صنعت داروسازی: از تجهیزات تقطیر می توان برای استخراج و جداسازی مواد موثره در داروها مانند پاکلیتاکسل، تریپتولید و ... استفاده کرد. همچنین می توان از تجهیزات تقطیر در فرآیند تهیه واکسن، آنتی بیوتیک و سایر داروها استفاده کرد.
2. صنایع غذایی: از تجهیزات تقطیر می توان برای استخراج و جداسازی اجزای طعم دهنده و مواد مغذی موجود در مواد غذایی مانند روغن های گیاهی، ادویه ها، رنگدانه ها و غیره استفاده کرد. همچنین می توان از تجهیزات تقطیر در فرآیند تهیه آب میوه های غلیظ، چاشنی ها و سایر غذاها استفاده کرد.
3. صنایع شیمیایی: از تجهیزات تقطیر می توان برای جداسازی و خالص سازی مواد شیمیایی مختلف مانند الکل ها، کتون ها، استرها، اسیدها و غیره استفاده کرد. همچنین از تجهیزات تقطیر می توان در فرآیند تهیه گازها، حلال ها و سایر مواد شیمیایی با خلوص بالا استفاده کرد.
4. حفاظت از محیط زیست: از تجهیزات تقطیر می توان برای تصفیه آلاینده های محیطی مانند فاضلاب و گازهای خروجی، استخراج مواد مفید از آنها و یا کاهش غلظت آلاینده ها استفاده کرد. برای مثال می توان از تجهیزات تقطیر برای تصفیه مواد مضر مانند حلال های آلی و یون های فلزات سنگین در فاضلاب صنعتی استفاده کرد.
5. سایر زمینه ها: تجهیزات تقطیر را می توان در زمینه هایی مانند انرژی، مواد و کشاورزی نیز به کار برد. برای مثال می توان از تجهیزات تقطیر برای استخراج اجزای سبک و سنگین از محصولات انرژی مانند نفت و گاز طبیعی و همچنین در فرآیند تهیه مواد و آفت کش ها با کارایی بالا استفاده کرد.
به طور خلاصه، دستگاه تقطیر بخار عمدتاً برای جداسازی و خالص سازی مواد استفاده می شود و چشم انداز کاربرد گسترده ای در صنایعی مانند داروسازی، مواد غذایی، مواد شیمیایی و سایر زمینه ها دارد. پشتیبانی فنی مهمی را برای تولید محصولات با کیفیت بالا و بهبود کارایی تولید فراهم می کند.
دما و فشار عملیاتی
دما و فشار عملیاتیدستگاه تقطیر با بخاربه مدل تجهیزات خاص و سناریوی کاربردی بستگی دارد. به طور کلی، دمای عملیاتی تجهیزات تقطیر از صدها تا هزاران درجه سانتیگراد متغیر است و فشار عملیاتی بسته به ویژگی های مواد و الزامات جداسازی متفاوت است. در صنعت پتروشیمی، دمای عملیاتی تجهیزات تقطیر معمولاً در حدود 400-500 درجه است و فشار کاری با فشار داخل برج و نقطه جوش مواد تعیین میشود. در زمینه هایی مانند دارو و مواد غذایی، دمای عملیاتی تجهیزات تقطیر معمولاً پایین است تا از مواد فعال استخراج شده در برابر آسیب محافظت شود. علاوه بر این، دما و فشار عملیاتی تجهیزات تقطیر نیز با عواملی مانند ساختار تجهیزات، مواد و منابع انرژی مرتبط است. انواع مختلف تجهیزات تقطیر ممکن است شرایط عملیاتی متفاوتی داشته باشند. بنابراین، دما و فشار کاری خاص باید با توجه به وضعیت واقعی انتخاب و تنظیم شود.
مصرف انرژی و راندمان
مصرف انرژی و بهره وری ازدستگاه تقطیر با بخاربه عوامل متعددی بستگی دارد، از جمله اندازه تجهیزات، طراحی، روش های عملیاتی، ویژگی های مواد، و غیره. به طور کلی، تجهیزات تقطیر به مقدار معینی انرژی برای جداسازی و خالص سازی مخلوط های مایع نیاز دارند که عمدتاً برای فرآیندهای گرمایش و تراکم استفاده می شود. در تجهیزات تقطیر صنعتی در مقیاس بزرگ، مصرف انرژی نسبتاً زیاد است، اما مصرف انرژی کلی را می توان با بهینه سازی شرایط عملیاتی و بهبود راندمان جداسازی کاهش داد. به عنوان مثال، اقداماتی مانند اتخاذ سیستم های گرمایش و تراکم کارآمد، بهینه سازی طراحی برج های تقطیر، و انتخاب فشارهای عملیاتی مناسب، همگی می توانند مصرف انرژی را کاهش دهند.
علاوه بر این، کارایی تجهیزات تقطیر با عواملی مانند ساختار تجهیزات، مواد و فرآیندهای ساخت نیز مرتبط است. تجهیزات تقطیر کارآمد معمولاً دارای ساختار معقول، مواد با کیفیت بالا و فرآیندهای ساخت پیشرفته است که می تواند کارایی جداسازی را بهبود بخشد و از دست دادن مواد را کاهش دهد. به طور کلی، مصرف انرژی و کارایی تجهیزات تقطیر باید بر اساس شرایط واقعی ارزیابی و بهینه شود. در عملیات عملی، راندمان استفاده از انرژی و راندمان جداسازی را می توان از طریق شرایط عملیاتی معقول، بهبود تجهیزات و کاربرد فناوری جدید بهبود بخشید.
عملکرد کندانسور
در دستگاه تقطیر بخار، عملکرد کندانسور خنک کردن گاز یا بخار مقطر است که باعث می شود اجزای مایع برای جمع آوری و پردازش بیشتر به مایع تبدیل شوند. به طور خاص، کندانسور گاز یا بخار مقطر را وارد یک محیط خنک کننده (معمولا آب یا هوا) می کند و اجازه می دهد گرمای موجود در گاز یا بخار جذب شده و به محیط خنک کننده منتقل شود. محیط خنک کننده معمولاً از یک سیستم گردشی عبور می کند تا گرما را به کندانسور خارجی منتقل کند و باعث می شود که اجزای مایع موجود در گاز یا بخار به مایع تبدیل شوند.
کندانسور جزء مهم تجهیزات تقطیر است و کارایی آن مستقیماً بر اثر جداسازی و کیفیت محصول تجهیزات تقطیر تأثیر می گذارد. با کنترل دمای خنک کننده و سرعت خنک کننده در کندانسور می توان درجه تراکم و بازده اجزای مایع مقطر را کنترل کرد. علاوه بر این، کندانسور همچنین می تواند با بهبود راندمان خنک کننده و کاهش استفاده از رسانه های خنک کننده، مصرف انرژی تجهیزات تقطیر را کاهش دهد. بنابراین، انتخاب طراحی و شرایط عملیاتی کندانسور مناسب برای بهبود راندمان مصرف انرژی و راندمان جداسازی تجهیزات تقطیر اهمیت زیادی دارد.
به صفحه بعد بروید و بیشتر در مورد آن ببینیدتقطیر مسیر کوتاهبرای باز کردن شگفتی ها و ویژگی های بیشتر.
